Technologie & Materiály

Výrobní možnosti, stroje a materiály.

Přehled hlavních technologií, strojů a standardně dodávaných materiálů včetně tlouštěk.

Strojní vybavení

Technologie, které převádí návrh do výroby.

Přehled hlavních strojů používaných pro laserové řezání, ohýbání a zpracování deskových materiálů.

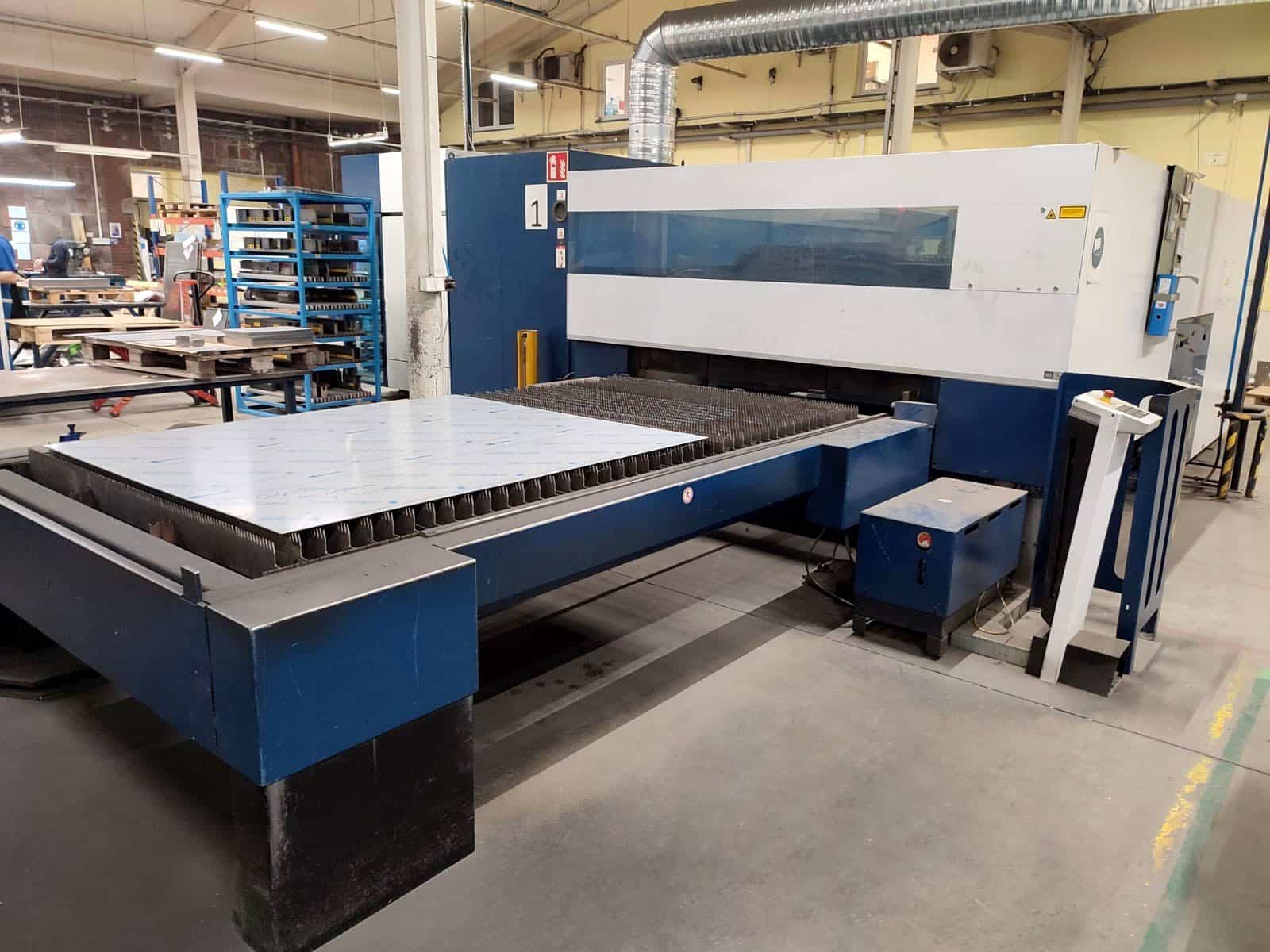

Laserové řezání plechů

TRUMPF TruLaser 3030

Laserové pálící centrum 6 kW
Max. formát 3000 × 1500 mm
Ocel 0,5–25 mm
Nerez 0,5–20 mm
Hliník 0,5–12 mm
Tolerance: ±0,1 mm do 8 mm, ±0,2 mm nad 8 mm

Foto: TRUMPF

Detail

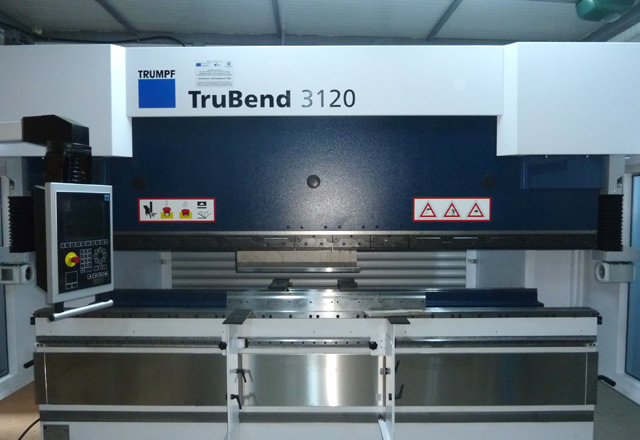

Ohraňování plechů

TRUMPF TruBend 3120

Lisovací síla 120 t
Délka ohybu 3000 mm
Ohraňování jako součást dodávky plechových dílů

Foto: TRUMPF, řada TruBend 3000

Detail

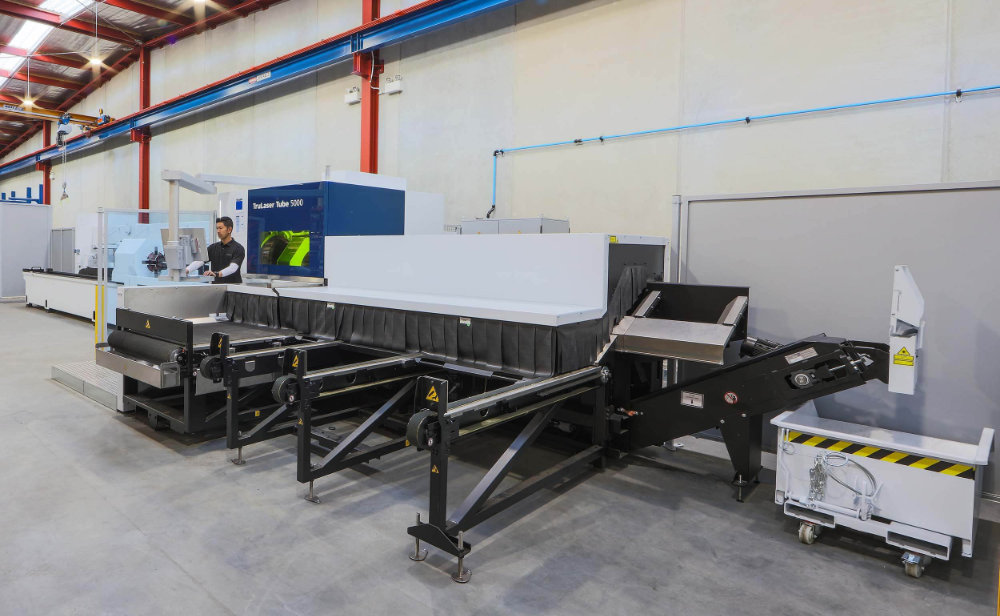

Laserové řezání profilů

TRUMPF TruLaser Tube 5000

Trubky, jekly a uzavřené profily
Rámy, konstrukce, stojany, podstavce a svařence
Přesné průniky a montážní výřezy

Foto: TRUMPF

Detail

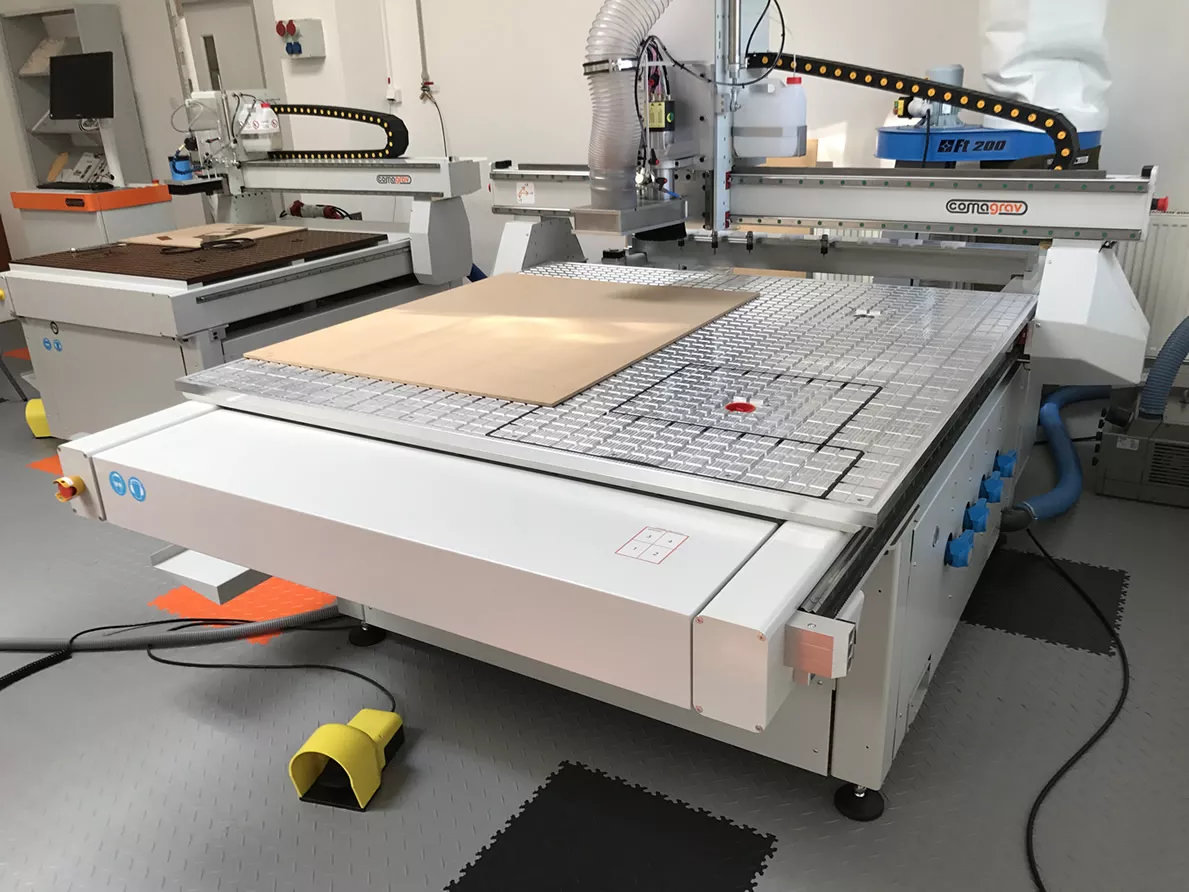

CNC frézování

COMAGRAV NOTUS PLUS

3osá CNC fréza
2,5D frézování deskových materiálů
Překližka, MDF, HPL, technické plasty

Foto: COMAGRAV

Detail

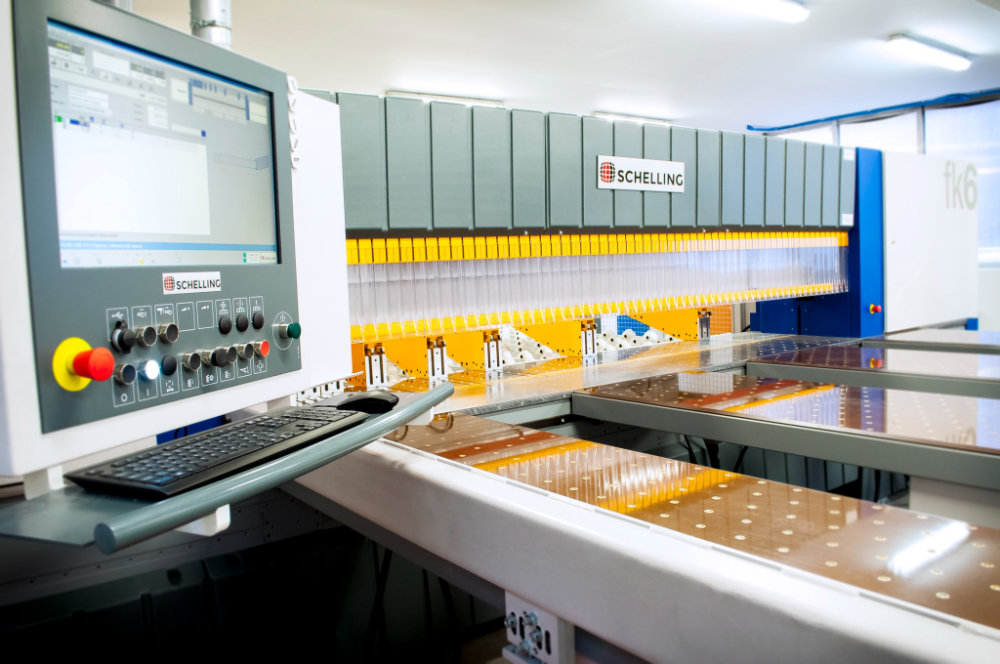

Dělení deskových materiálů

SCHELLING

Formátování deskových materiálů
Překližka, MDF/HDF a další plošné materiály
Příprava dílů pro další CNC zpracování a montáž

Foto: SCHELLING

Materiály

Doplňkové služby

Kompletní dodávka dílu, ne pouze výpalek.

Součástí zakázky může být příprava výrobní dokumentace, značení dílů nebo práškové lakování. Tyto operace nabízíme jako doplněk k výrobě, nikoliv jako samostatné služby.

Konstrukční podpora

Převod skici, PDF nebo fotografie do CAD a výrobních podkladů.

Značení dílů

Identifikační značení, čísla dílů a montážní označení.

Práškové lakování

Povrchová úprava jako součást kompletní dodávky dílu.

Materiály

Materiál vybíráme podle funkce dílu, technologie a požadovaného výsledku.

Níže jsou uvedeny běžně dodávané materiály včetně tlouštěk. U speciálních požadavků lze dostupnost ověřit individuálně.

Ocel

Materiál	Technologie	Tloušťka
DC01 (1.0330)	Řezání laserem	0,5–3 mm
S355MC (1.0976)	Řezání laserem	4–20 mm
S235JR (1.0037) slzičkový plech	Řezání laserem	3–5 mm
S355 J2+N (1.0577+N)	Pálení autogenem / plazmou	18–60 mm
DX51D+Z pozink	Řezání laserem	1–3 mm
HARDOX 400	Řezání laserem	4–10 mm
Cortenová ocel	Řezání laserem	1,5–3 mm

Nerezová ocel

Materiál	Technologie / provedení	Tloušťka
V2A (1.4301)	Řezání laserem	0,5–20 mm
V2A (1.4301) s ochrannou fólií	Řezání laserem	1–3 mm
V2A (1.4301) K240 broušená s ochrannou fólií	Řezání laserem	1–6 mm
V2A (1.4301) slzičkový plech	Řezání laserem	3–4 mm
V4A (1.4571)	Řezání laserem	0,5–3 mm

K240 označuje zrnitost broušení.

Hliník

Materiál	Technologie / provedení	Tloušťka
AlMg3 (3.3535)	Řezání laserem	0,5–6 mm
AlMg3 (3.3535) s ochrannou fólií	Řezání laserem	1–3 mm
AlMg3 (3.3535) eloxovaný s ochrannou fólií	Řezání laserem	0,8–3 mm
AlMg3 (3.3535) slzičkový plech	Řezání laserem	1,5–3,5 mm

Akrylátové sklo / Plexisklo

Materiál	Provedení	Tloušťka
Akrylátové sklo XT čiré	extrudované	1,5–10 mm
Akrylátové sklo GS černé	lité	3–10 mm
Akrylátové sklo GS bílé	lité	3–6 mm
Akrylátové sklo XT propustnost světla 30 %	opál / mléčné	3–6 mm
Akrylátové sklo GS červené	lité	3 mm
Akrylátové sklo GS žluté	lité	3 mm
Akrylátové sklo GS zelené	lité	3 mm
Akrylátové sklo GS modré	lité	3 mm
Akrylátové sklo GS bílé matné	lité	3 mm
Akrylátové sklo GS černé matné	lité	3 mm

Imitace kovu

Materiál	Provedení	Tloušťka
Imitace nerezové oceli	broušená / černá	1,6–3,2 mm
Imitace mědi	broušená / černá	1,6–3,2 mm
Imitace zlata	broušená / černá	1,6–3,2 mm

Dvouvrstvé plasty vhodné pro gravírování a značení.

Dřevo a deskové materiály

Materiál	Typ	Tloušťka
Letecká překližka	deskový materiál	1–6 mm
Topolová překližka	deskový materiál	3–15 mm
Březová překližka	deskový materiál	3–10 mm
Buková překližka	deskový materiál	3–10 mm
HDF / MDF deska	deskový materiál	2,5–6 mm

Těsnicí materiály

Materiál	Popis	Tloušťka
Reinz AFM 30	bezazbestové těsnění na bázi aramidových vláken	0,5–2 mm
Elring Abil N	těsnicí papír	0,25–1,5 mm
Korkové těsnění	technické těsnění	1–3 mm
EPDM 65	pryž, tvrdost 65 Shore A	1–1,5 mm

Filc / plsť

Materiál	Barva	Tloušťka
Polyesterový filc	žlutý	3 mm
Polyesterový filc	jedlová zeleň	3 mm
Polyesterový filc	bílý	3 mm
Polyesterový filc	černý	3 mm
Polyesterový filc	tmavě modrý	3 mm
Polyesterový filc	oranžový	3 mm
Polyesterový filc	červený	3 mm

Technické plasty

Materiál	Popis	Tloušťka
POM C černý	polyacetal	1–10 mm
POM C přírodní	bílý polyacetal	1–10 mm
PETG čiré	PETG / A-PET	0,53–1,5 mm
A-PET	čirý deskový materiál	0,75 mm

Princip

Neprodáváme materiál. Dodáváme hotový díl.

Zákazník nemusí samostatně shánět tabule, desky nebo polotovary. Materiál je součástí dodávky zakázky, pokud se nedohodneme jinak.

Slovníček

Co znamenají jednotlivé materiály?

Krátké vysvětlení nejčastějších materiálů bez zbytečné teorie. Cílem je pomoci s orientací při volbě vhodného materiálu pro konkrétní díl.

DC01 (1.0330)

Běžná nízkouhlíková ocel vhodná pro laserové řezání a ohýbání. Používá se pro kryty, skříně, držáky a běžné strojírenské díly.

S355MC

Vysokopevnostní konstrukční ocel pro namáhanější díly, rámy a nosné součásti. Dobře se hodí pro svařované konstrukce.

HARDOX 400

Otěruvzdorná ocel pro díly vystavené vysokému mechanickému opotřebení.

Corten

Povětrnostně odolná ocel, která vytváří ochrannou rezavou patinu. Vhodná pro architekturu, venkovní prvky a designové konstrukce.

V2A (1.4301)

Nejběžnější nerezová ocel s dobrou korozní odolností. Používá se pro technické, potravinářské, interiérové i designové díly.

V4A (1.4571)

Nerezová ocel se zvýšenou odolností proti agresivnějšímu prostředí. Vhodná pro venkovní a náročnější provozy.

AlMg3

Konstrukční hliníková slitina s nízkou hmotností a dobrou korozní odolností. Používá se pro lehké kryty, panely a designové díly.

Plexisklo / PMMA

Průhledný plast s vysokou optickou kvalitou. Vhodný pro kryty, reklamní prvky, světelné aplikace a pohledové díly.

PETG / A-PET

Průhledný plast s dobrou houževnatostí. Vhodný pro ochranné kryty, výplně a technické díly.

POM-C

Přesný technický plast s dobrými kluznými vlastnostmi a rozměrovou stabilitou. Vhodný pro vodicí prvky, mechanické díly a kluzné součásti.

Překližka

Vícevrstvý konstrukční deskový materiál s dobrou pevností a nízkou hmotností. Používá se pro prototypy, konstrukční modely, interiérové a technické díly.

MDF / HDF

Dřevovláknité desky s homogenní strukturou, vhodné pro přesné CNC obrábění, dekorativní panely a reklamní prvky.

EPDM

Pryžový materiál odolný proti povětrnostním vlivům. Vhodný pro těsnění, podložky a venkovní technické aplikace.

Korek

Přírodní materiál s dobrými těsnicími a izolačními vlastnostmi. Používá se pro technická těsnění a vložky.

Filc / plsť

Technický textilní materiál pro tlumení, ochranu povrchů, podložky, výplně a akustické prvky.
